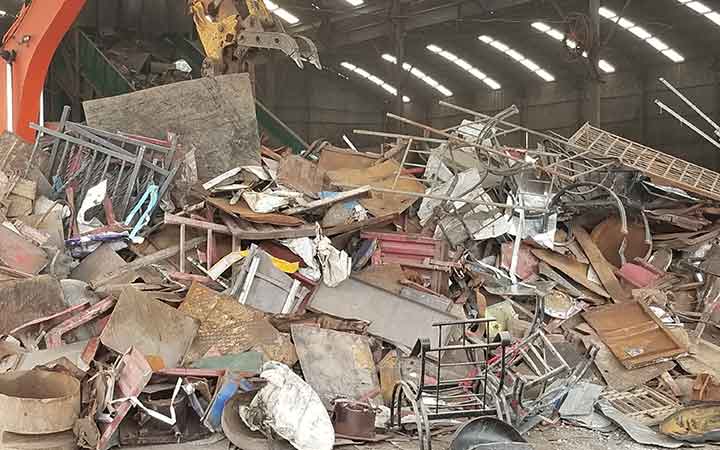

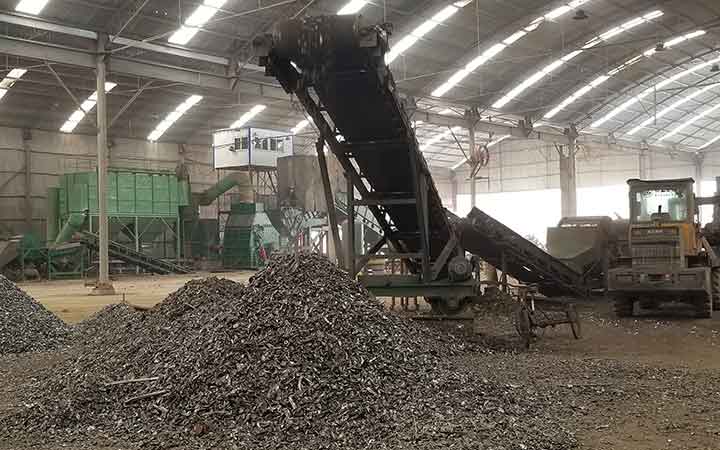

破碎機由底座、上活動座、上固定座和轉子組件、油缸、襯板、蓖板等組成。從進料碾壓裝置過來的物料進入破碎機內后，在錘頭的輪流擊打下，產生撕剪作用，可得到所需的破碎鋼。破碎機可以處理最大寬度不超過1.6m的廢鋁等物料，也不會產生破碎機入口阻塞的現象。

底座、上活動座、上固定座的側壁采用厚鋼板組焊而成，內側均安裝高耐磨性的襯板，當破碎鋼達到所要求的尺寸時，立即從底部排出，不必再進行擠壓；尺寸不夠小的，就循環旋轉移到頂部，繼續被擠壓直到足夠通過底部出料孔為止；轉子組件由轉子盤、錘頭、銷軸、主軸、軸承組件等組成。軸承組件裝于主軸兩端，轉子通過軸承組件固定在底座上，而獲得支撐。軸承組件上附有溫度傳感器，用于監測軸承的溫度，防止軸承因過熱而受損。錘頭通過銷軸按一定規則排列固定在圓盤上，錘頭在銷軸上可自由擺動，并隨主軸一起旋轉對廢料進行錘打，從而得到合乎規格的破碎鋼。當錘頭一邊磨損時，將錘頭換另外一邊可繼續使用。轉子組件的表面由特殊鋼鑄成的護罩保護起來，防止磨損。

為了方便錘頭、錘砧等易損件的更換和內部日常檢查，在底座和中間體之間上設有開關油缸，可將破碎機中間體和上蓋翻轉打開，進行更換易損件。同時若更換錘頭、銷軸、防護蓋時，則由拔銷平臺上的拔銷油缸控制，來進行更換控制。

破碎機可以通過改變蓖板開孔規格尺寸，來生產所需密度和尺寸的破碎鋼。安裝細密的柵格，可以獲得高的產品密度，但這將會使處理量下降，磨損加大。

破碎機主機下面裝有機架，機架下部裝有隔振裝置，該裝置可以吸收主機工作時的振動沖擊，盡量減輕對基礎的負擔。另外，破碎機和電機是由萬向節剛性連接的，這樣也減少了主機振動對電機的振動沖擊。
